Assemblage profilé aluminium

Gain de temps et assemblage avec ou sans usinage

L’assemblage de profilés aluminium avec rainures standardisées élimine la nécessité d’usinage ou de perçage préalable. Les accessoires de fixation (équerres, raccords d’angle, connecteurs) se positionnent directement dans les rainures et se fixent par vis et écrous spéciaux. Cette simplicité de mise en œuvre réduit considérablement les temps de montage, accélère la fabrication des structures et permet des ajustements rapides lors de l’assemblage. Le gain de temps se traduit par une mise en service plus rapide de vos équipements.
Selon vos besoins et la configuration de votre structure, nous réalisons le perçage et/ou l’usinage lorsque cela est nécessaire. Nous utilisons par exemple un système de perçage étagé pour un assemblage rapide. Cela permet la dissimulation de la tête de vis dans le profilé, des perçages positionnés aux endroits souhaités et donc un assemblage rapide et solide, par simple alignement des profilés et des perçages.
Nous effectuons également les perçages et usinages nécessaires à votre configuration : perçages droits, oblongs, usinages et ouvertures pour passage de câbles etc.

Modularité et compatibilité totale des composants

Les profilés aluminium SYSMO avec rainures de 8 mm offrent une compatibilité totale avec de nombreux accessoires et composants industriels. Cette modularité permet d’intégrer facilement plateaux et plaques en bois, stratifié, plastique, plexiglas, PET ou polycarbonate, de fixer des éléments mécaniques, électriques ou électroniques, d’ajouter des supports, rails, carters ou protections selon les besoins, et de modifier ou compléter les structures sans refonte complète. Cette flexibilité garantit l’évolutivité de vos installations sur le long terme.

Résistance mécanique et rigidité structurelle

Les profilés en aluminium extrudés garantissent une excellente résistance mécanique malgré leur légèreté. L’assemblage par équerres, raccords d’angle et plaques de fixation assure la rigidité de la structure et sa capacité de charge. Cette robustesse convient aux applications industrielles exigeantes : postes de travail supportant des charges importantes, châssis de machine soumis à des vibrations, rayonnages de stockage, ou structures de protection. La résistance à la corrosion de l’aluminium prolonge la durée de vie des assemblages même en environnements difficiles.

Profilés aluminium carrés et rectangulaires, arrondis, profilés d’angle

SYSMO propose une gamme complète de profilés de construction en sections carrées et rectangulaires, mais aussi arrondis / profilés d’angles (30°, 45°, 60°). Les profilés aluminium 35×35 mm conviennent aux structures légères à moyennes nécessitant un bon rapport rigidité/poids. Les profilés 45×45 mm offrent une résistance accrue pour les applications courantes et plus exigeantes en termes de charge. Les sections 45×90 mm et 90×90 mm permettent de réaliser des structures robustes pour machines, rayonnages lourds ou châssis industriels. Chaque type de profilé existe en version rainurée type AC (mais également type I ou type B) ou non rainurée selon les besoins d’assemblage.

Profilés modulaires avec rainures standardisées

Les profilés modulaires SYSMO intègrent des rainures de 8 mm permettant une compatibilité universelle avec les accessoires standards du marché. Ces rainures facilitent la fixation rapide sans perçage, l’insertion d’écrous carrés ou d’accessoires à insérer pour l’assemblage, la mise en place de panneaux de remplissage ou de protection, et l’intégration de supports, étagères ou plateaux de travail. Cette standardisation simplifie la conception et accélère le montage de panneaux ou d’accessoires.

Équerres et raccords d’angle

Les équerres et raccords constituent l’élément de base pour l’assemblage à angle droit des profilés aluminium. SYSMO propose différents types d’équerres selon la rigidité recherchée : raccords internes se fixant à l’intérieur des profilés pour un montage discret et une excellente rigidité, équerres externes permettant un assemblage simple et rapide, visible depuis l’extérieur, raccords d’angle renforcés pour les structures soumises à de fortes contraintes mécaniques. Ces éléments garantissent la solidité et la stabilité de l’assemblage.
Équerres de pivotement, équerres 3 départs, équerres traverses, font également partie de notre gamme d’accessoires que vous pouvez retrouver sur notre catalogue.

Connecteurs, plaques de fixation et vis

Les connecteurs permettent d’assembler les profilés selon différents angles et configurations. Les plaques de fixation assurent la liaison entre profilés et composants externes. Les vis et écrous spéciaux adaptés aux rainures aluminium (écrous carré, écrous marteau,  écrous à languette de positionnement) facilitent le serrage et le réglage sans outillage complexe. Ces accessoires offrent une grande variété de solutions d’assemblage pour toutes les configurations de structure.
Raccords par perçage étagé anti-rotation 90°, éclisses, plaques de liaison en L, en T, en X, plaques d’assemblage latérales, renforts de cadre… font également partie de notre gamme d’accessoires que vous pouvez retrouver sur notre catalogue.

Analyse et conception personnalisée

SYSMO analyse votre projet pour proposer une solution adaptée. Nous étudions les dimensions nécessaires, les charges à supporter et les contraintes spécifiques de votre environnement, le choix des matériaux et traitements (aluminium anodisé, laquage, découpe numérique), et l’intégration d’accessoires et fonctionnalités modulaires selon vos besoins fonctionnels. Cette étude garantit un assemblage parfaitement dimensionné pour votre application.

Sélection des profilés, plaques et accessoires

Nos profilés aluminium SYSMO avec rainures de 8 mm permettent une grande compatibilité avec tout type d’accessoire standard ou personnalisé. Nous sélectionnons les sections adaptées (35×35, 45×45, 45×90, 90×90 mm), intégrons facilement des plateaux et plaques en bois, stratifié, plastique, plexiglas, PET ou polycarbonate, fixons des composants mécaniques, électriques ou électroniques, et proposons des prestations complémentaires (découpe numérique, perçage, usinage, laquage) pour une solution complète.

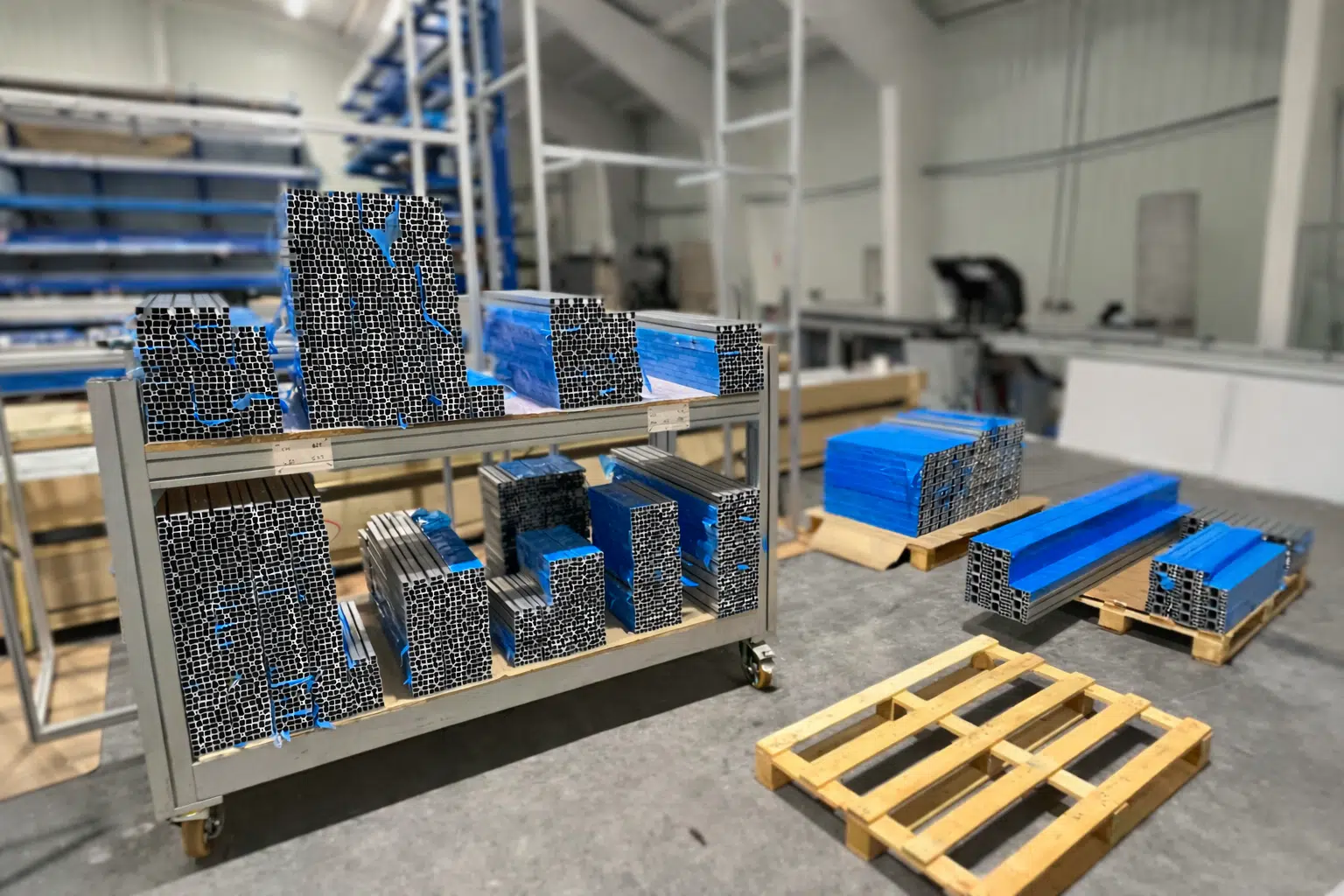

Assemblage et finition Made in France

Chaque assemblage est réalisé par nos experts dans nos ateliers des Hauts-de-France. Le montage mécanique précis et rigoureux garantit l’alignement et la rigidité de la structure, le contrôle de l’alignement et de la stabilité assure la qualité finale, et les finitions sur mesure (découpe numérique, perçage, laquage) complètent la réalisation selon vos exigences. Cette fabrication française garantit qualité et traçabilité Made in France.

Livraison et support technique

Nous proposons des solutions clés en main avec livraison et installation complète, ou une assistance au montage sur site pour les clients autonomes. Ce support technique garantit une intégration rapide et efficace dans vos installations industrielles ou logistiques. La modularité permet des modifications ultérieures selon l’évolution de vos besoins.

Modularité et évolutivité des structures

Les profilés avec rainures standardisées permettent de modifier, compléter ou adapter les structures en fonction des besoins. Vous pouvez ajouter des étagères, des protections ou des accessoires sans démontage complet, reconfigurer la structure pour un nouvel usage ou une nouvelle machine, ou déplacer et réutiliser les profilés pour d’autres projets. Cette modularité préserve votre investissement sur le long terme et facilite l’adaptation aux changements de production.

Flexibilité des matériaux et prestations

Vous pouvez intégrer différents types de plaques : bois pour les plateaux de travail économiques, stratifié compact pour haute résistance à l’abrasion, plastique, plexiglas ou polycarbonate pour protections transparentes, PET pour contact alimentaire. SYSMO propose également des prestations complémentaires : découpe numérique pour découpes précises de panneaux, usinage et perçage pour fixations spécifiques, laquage ou traitement de surface selon exigences esthétiques ou environnementales.

Rapidité et efficacité de montage

L’assemblage professionnel assure un montage rapide, précis et sûr, réduisant les délais de fabrication et de mise en service. L’absence d’usinage préalable simplifie les opérations, et les accessoires de fixation standardisés accélèrent l’assemblage. Cette rapidité améliore votre réactivité face aux besoins de production et réduit les coûts de main-d’œuvre.

Fabrication française et qualité garantie

Toutes nos structures sont fabriquées dans les Hauts-de-France avec un engagement de qualité et de savoir-faire Made in France. Cette fabrication locale garantit un contrôle qualité rigoureux à chaque étape, une traçabilité complète des matériaux et des processus, un accompagnement technique de proximité, et des délais de livraison maîtrisés. Le savoir-faire français assure la durabilité de vos assemblages.

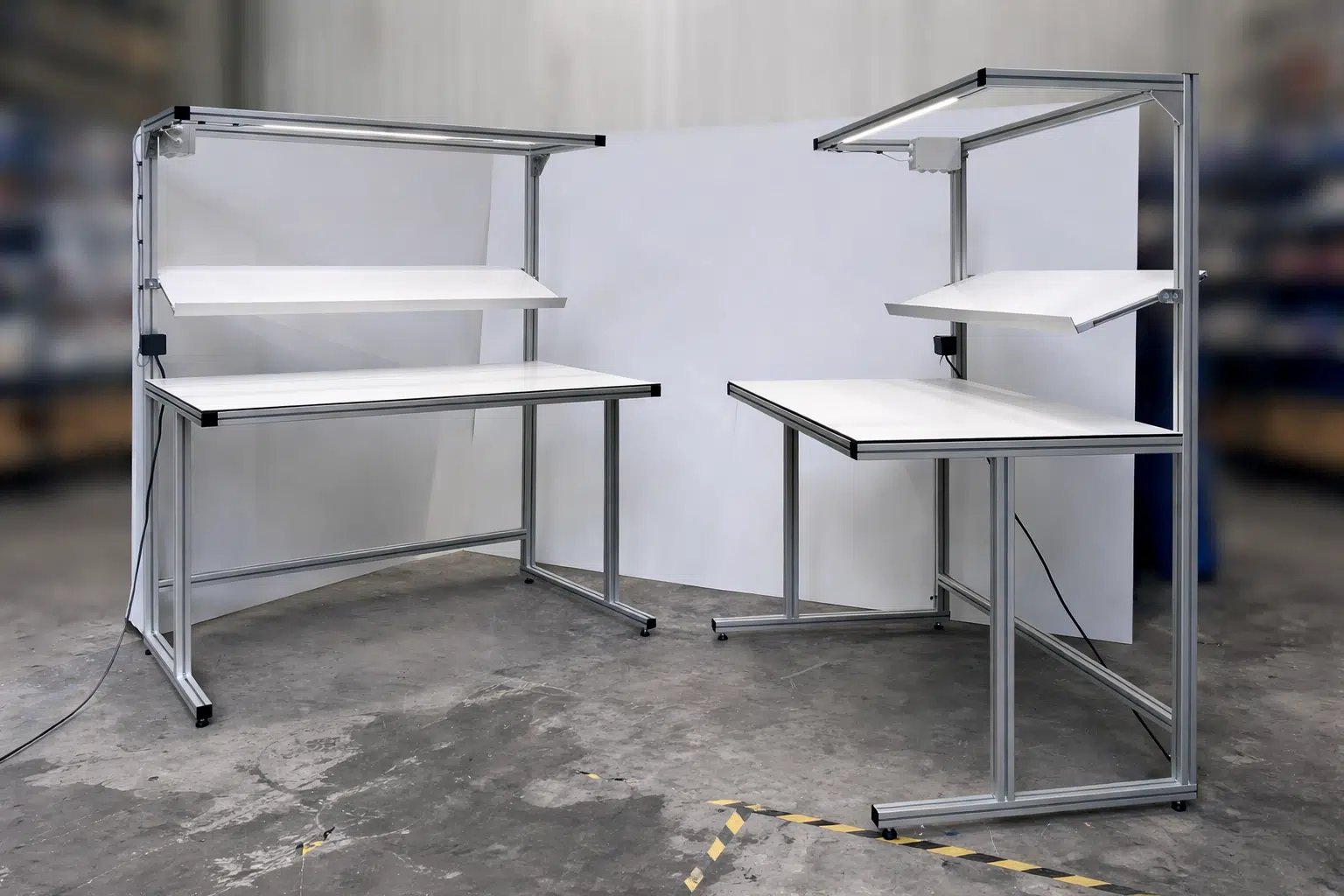

Postes de travail et établis modulaires

L’assemblage de profilés aluminium permet de créer des postes de travail ergonomiques adaptés à chaque opérateur. Ces structures intègrent des plateaux de travail à hauteur réglable, des étagères pour outils et consommables, des supports pour équipements électriques ou électroniques, et des protections ou cloisons selon les besoins et l’organisation de l’espace. Cette modularité facilite l’organisation de l’atelier et améliore les conditions de travail.

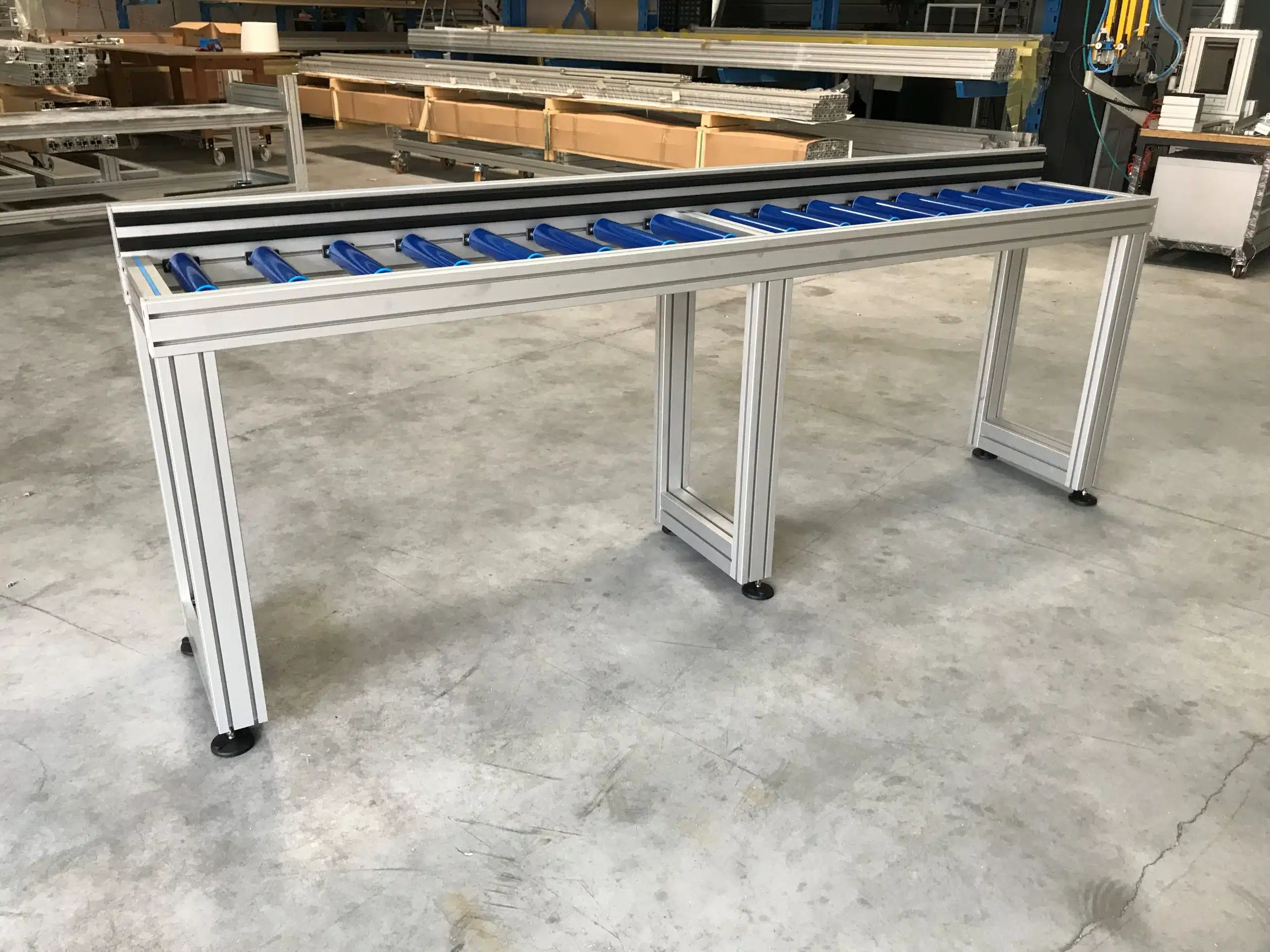

Châssis de machine et bâtis industriels

Les profilés aluminium constituent une solution idéale pour la construction mécanique de châssis de machine. L’assemblage garantit la rigidité nécessaire au bon fonctionnement des équipements, facilite l’intégration de composants mécaniques et électriques, et permet les évolutions ultérieures selon les besoins. La résistance à la corrosion convient aux environnements industriels exigeants.

Rayonnages et structures de stockage

Les profilés aluminium permettent de réaliser des rayonnages modulaires pour le stockage de matériel, pièces ou produits finis. L’assemblage supporte des charges importantes grâce aux sections renforcées (45×45, 90×90 mm et supérieures), s’adapte aux dimensions disponibles dans l’entrepôt, et évolue selon l’augmentation des besoins de stockage. Cette solution convient aux environnements logistiques et industriels.

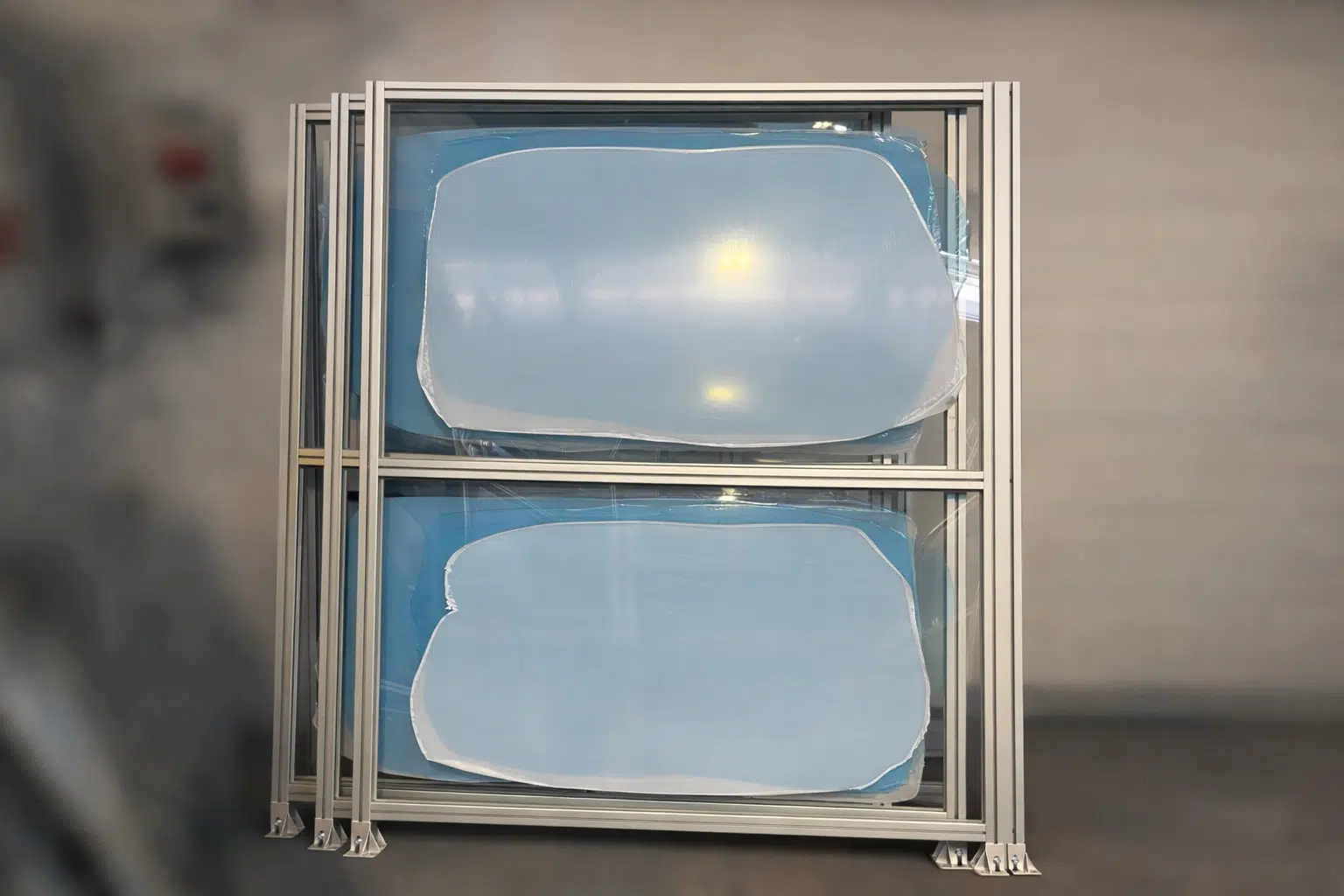

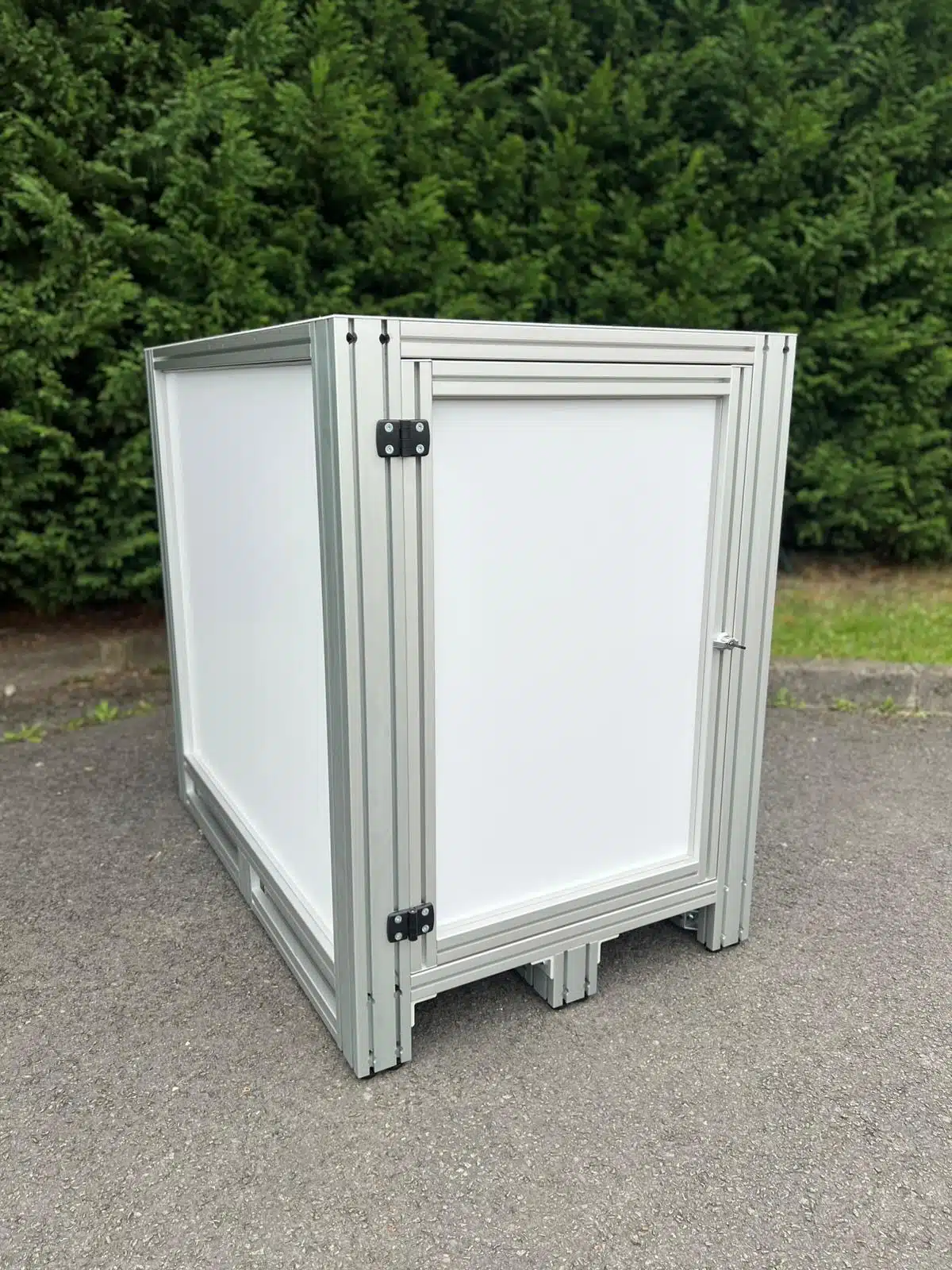

Protections, carters et structures d’aménagement

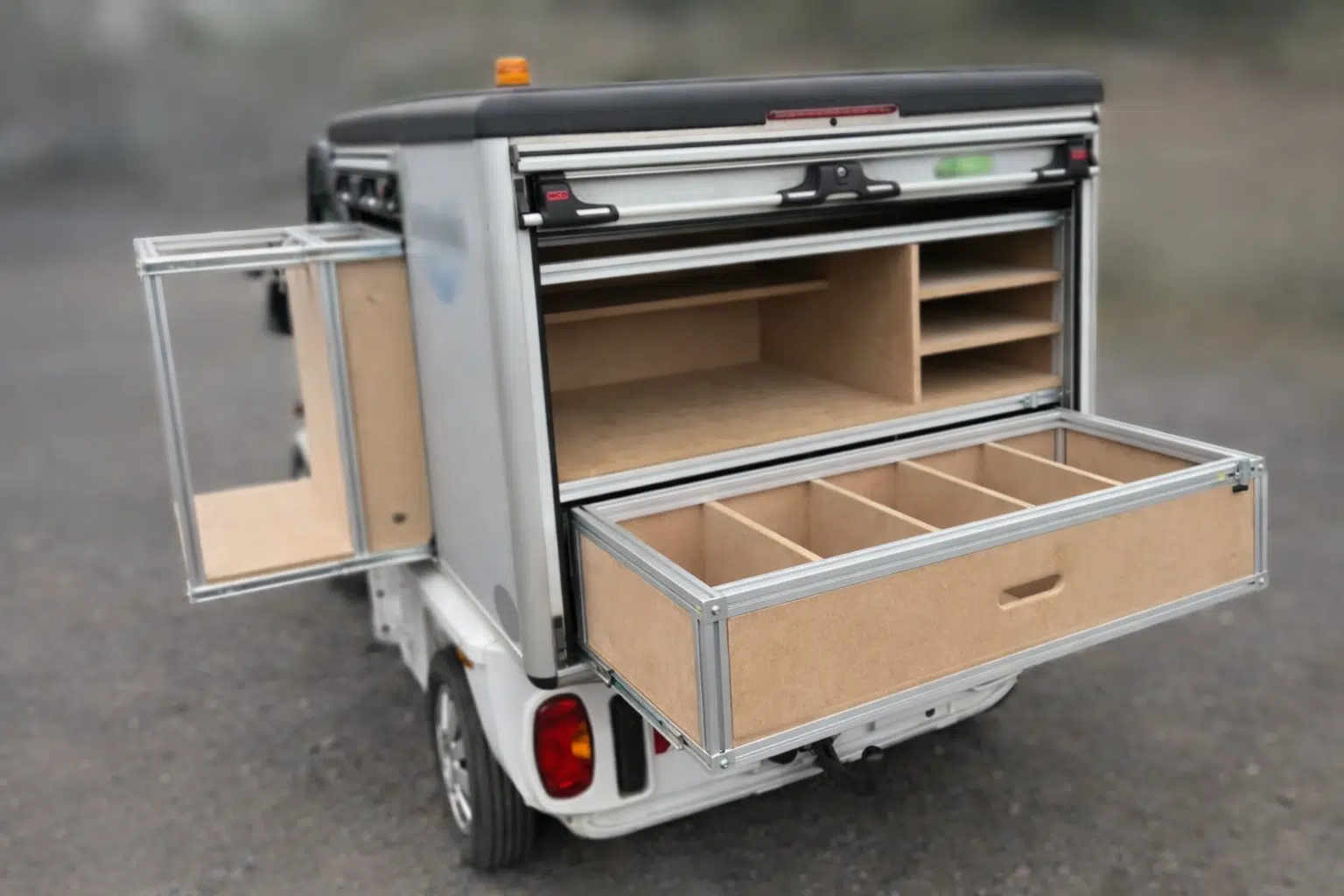

L’assemblage de profilés facilite la création de protections ou carters autour de machines, l’installation de cloisons ou séparations dans les ateliers, l’aménagement de véhicules utilitaires ou camions, et la réalisation de structures pour événementiel ou expositions. La modularité permet une adaptation rapide à chaque configuration et facilite le montage de panneaux de protection en polycarbonate, plexiglas ou autres matériaux.

Comment assembler des profilés aluminium ?

L’assemblage de profilés aluminium s’effectue principalement par équerres, raccords d’angle et connecteurs se fixant dans les rainures standardisées. Les écrous spéciaux (écrous carrés, marteau ou écrous à languette de positionnement) se positionnent dans les rainures et se serrent par vis standard. Cette méthode sans usinage facilite le montage et permet des ajustements rapides. SYSMO propose un assemblage professionnel garantissant précision et rigidité ou une assistance au montage pour clients autonomes.

Quels accessoires pour l’assemblage de profilés aluminium ?

Les accessoires principaux incluent : équerres internes ou externes pour assemblage à angle droit, raccords d’angle renforcés pour structures exigeantes, connecteurs pour assemblages selon différents angles, plaques de fixation pour liaison avec équipements, vis et écrous spéciaux adaptés aux rainures aluminium, panneaux de remplissage (bois, stratifié, plexiglas, polycarbonate). SYSMO propose ces accessoires standards et personnalisés selon vos besoins.

Quels sont les avantages de l’assemblage sans usinage vs avec usinage ?

L’assemblage sans usinage offre plusieurs avantages : gain de temps considérable lors du montage, ni de perçage préalable nécessaire selon la configuration, modifications et ajustements faciles en cours d’assemblage, réutilisation possible des profilés pour d’autres projets, et réduction des coûts d’outillage et de main-d’œuvre. Cette simplicité de mise en œuvre rend les profilés aluminium modulaires particulièrement adaptés aux structures évolutives.

Selon vos besoins et la configuration de votre structure, nous réalisons le perçage et/ou l’usinage lorsque cela est nécessaire. Nous utilisons par exemple un système de perçage étagé pour un assemblage rapide. Cela permet la dissimulation de la tête de vis dans le profilé, des perçages positionnés aux endroits souhaités et donc un assemblage rapide et solide, par simple alignement des profilés et perçages.

Nous effectuons également les perçages et usinages nécessaires à votre configuration : perçages droits, oblongs, usinages et ouvertures pour passage de câbles etc…

Comment choisir le type de profilé aluminium adapté ?

Le choix dépend de plusieurs critères : la charge à supporter (35×35 pour charges légères, 45×45 ou plus pour charges modérées et importantes), les dimensions de la structure à réaliser, le besoin de rainures pour fixation d’accessoires, et les contraintes d’environnement (résistance mécanique, corrosion). SYSMO analyse votre projet et recommande les sections adaptées à votre application en construction mécanique, logistique ou industrielle.

Les profilés aluminium sont-ils compatibles entre différents fabricants ?

Les profilés avec rainures standardisées (généralement 8 ou 10 mm) offrent une certaine compatibilité entre fabricants. Cependant, les dimensions exactes et les systèmes d’assemblage peuvent varier. SYSMO garantit la compatibilité totale au sein de sa gamme et propose des solutions d’adaptation si nécessaire. Notre système modulaire assure l’évolutivité sur le long terme sans dépendance à un accessoire spécifique.

Quelles prestations complémentaires propose SYSMO ?

SYSMO propose plusieurs prestations facilitant la réalisation de votre structure : découpe des profilés aux dimensions exactes, perçage et usinage pour fixations spécifiques, laquage selon vos exigences esthétiques ou environnementales, intégration de plaques et plateaux (bois, stratifié, plastique, plexiglas, PET, Polycarbonate etc…), découpe numérique de plaques, assemblage en atelier pour livraison clé en main, et assistance au montage sur site. Ces services garantissent une solution complète adaptée à votre projet.
